STM-W系列水式模具控温机主要应用于模具的加热与恒温。此外，还可适用于其它有相同需求的领域。此系列模温机以模具回水直接冷却的方式，再有泵浦加压经过电热管高温加热后送至模具，来达到加热与恒温的要求。其优化的设计使加热温度可达120°C。采用P.I.D温度控制，可确保高性能的稳定温度控制，其温差可控制在±1°C。

本机特点：
1、采用全数位P.I.D分段式温控系统，在任何操作状态下可维持稳定的磨具温度，控制精度达 ±1°C；
2、多项安全装置，当发生故障时，本机可自动侦测到异常并有指示灯显示异常；
3、直接冷却效果佳，自动直接补水装置，可快速降温至设定温度；
4、内部采用不锈钢制造，高压防爆；

5、外形设计美观大方便于拆卸，维修方便。

从模具回来的高温水经过管路回到模温机，经泵浦加压后输送到加热器，通过电热管加热送至模具，如此循环过。在此过程中，如果高温水温度过高，系统启动电磁阀，冷却水进入系统对高温水进行直接冷却，降低高温水的温度，从而实现恒温的目的。如果高温水的温度过高还是维持高温至RGO（超温保护器）的设定温度，系统启动高温报警并停止工作；如果冷却水压达不到设定要求，压力开关发出低压信号，系统启动低压报警并停止工作。

规格表

机型	最高温度（°C）	电热（kw）	泵浦功率（kw）	泵浦最大流量（L/min）	泵浦最大压力	加热桶数量	加热桶容量（L）	冷 却方式	模具接头（inch）	外形尺寸（mm）（HxWxD）	净重（kg）
SEM-600W	120	6	0.37	27	3.8	1	3.0	直接冷却	3/8′′(2x2)	635x280x740	60
SEM-600W-DW	120	6x2	0.37x2	27x2	3.8	2	3.0x2	直接冷却	3/8′′(4x2)	655x510x740	100
SEM-900W	120	9	0.75	42	5.0	1	3.0	直接冷却	3/8′′(2x2)	655x280x740	72
SEM-900W-D	120	9x2	0.75x2	42x2	5.0	2	3.0x2	直接冷却	3/8′′(4x2)	655x510x740	105
SEM-1200W	120	12	1.5	74	6.2	2	6.0	直接冷却	3/8′′(4x2)	695x340x815	120
SEM-2400W	120	24	2.8	130	8.0	2	7.4	直接冷却	1′′（1x2）	870x360x930	140
SEM-3600W	120	36	4.0	200	8.0	4	17.4	直接冷却	1′′（1x2）	980x415x930	165

注：1）为确保加热温度的稳定性，冷却水压不得低于2kg/cm?，但亦不得超52kg/cm?；
2）以上机器可加安装泵浦逆转排水功能，机型后加注“R”;
3）“D”表示双段；
4）泵浦测试条件：50Hz电源。20°C纯净水。

TM-PW高温规格表

机型	最高温度（°C）	电热（kw）	泵浦功率（kw）	泵浦最大流量（L/min）	泵浦最大压力	加热桶数量	加热桶容量	冷却桶容量	冷却方式	模具接头	外形尺寸（mm）（HxWxD）	净重（kg）
STM-600W	180	6	0.55	27	3.8	1	3.4	2	直接冷却	3/8′′(2x2)	765x320x765	80
STM-600W-D	180	9	1.75	42	5.0	1	3.4	2	直接冷却	3/8′′(4x2)	765x320x765	85
STM-900W	180	12	1.5	74	6.2	1	3.4	4.6	直接冷却	1′′（1x2）	795x340x820	95



注：1）“PW”表示高温水式；
       2）为确保加热温度的稳定性，冷却水压力不得低于2kg/cm³，但亦不得超52kg/cm³；
       3）泵浦测试条件：50Hz电源，20°C纯净水，（最大流量和最大压力允许±10%的偏差）
       4）机器电压规格为：3Φ，400V,50Hz。

模温机标准型、高温型选定参选

成型机锁模能力（T）	成型能力（kg/hr）	泵浦流量（L/min）
25以下	3以下	10
25-50	3-6	25/27
50-100	6-12	25/27
100-200	12-25	25/27
200-300	25-40	40/38
300-650	40-80	65/58
650以上	80以上	120/100

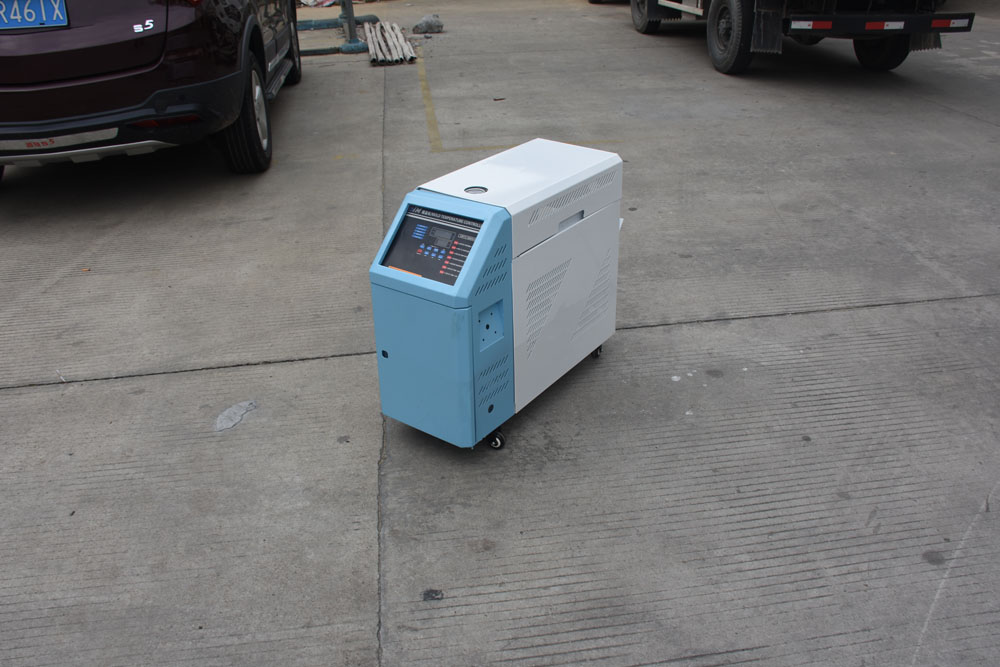

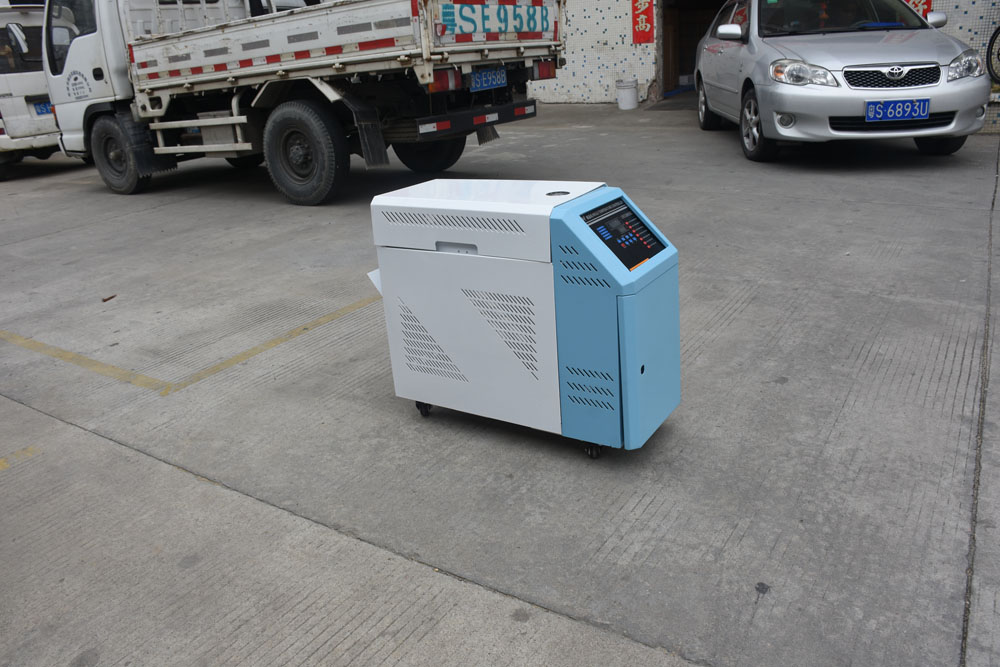

产品原理实图
