水冷式冷水机类别:冷热交换系列

简介:产品介绍1 全新知名品牌压缩机和高效壳管式冷凝器、蒸发器组合、超强制冷、宁静省点。2 P I D 微电脑全功能控制,操作简便,能精确控制水温

400-993-6066

产品详情

产品介绍

1.压缩机和高效壳管式冷凝器、蒸发器组合、超强制冷、宁静省点。

2.P.I.D.微电脑全功能控制,操作简便,能精确控制水温3℃至50℃内。

3.特有全新设计之不锈钢开放式水箱,清洗、修护方便快捷。

4.内部管路布局合理,有效降低能耗。

5.具有电流过载保护、高低压制及电子时间延迟等完善的安全保护装置、异常指示系统。

6.屏幕同时液晶显示冷水出口、冷水入口和设备设定温度。

7.有单机、双机、四机组合,能源效率高。

8.经过工业造型设计,外形美观、优化人机关系。

产品参数

型号 Unit HVA-1 HVA-2 HVA-3 HVA-4 HVA-5 HVA-8 HVA-10
制冷量 KW 2.77 5.28 7.91 12.9 15.22 23.8 30.5
Kcal/h 2382 4541 6803 11094 13091 20468 26230
压缩机 输入功率 KW 0.89 1.77 2.8 4.5 5.2 3x2 4.5x2
额定功率 HP 1 2 3 5 6 4x2 5x2
电源 1PH-220V/50HZ 3PH-380V/50HZ( 200V/220V/415V 50HZ/60HZ )
蒸发器 类型 水箱盘管式(壳管式)
水管口径 inch 6' 6' 1'' 1'' 1'' 2'' 2''
冷冻媒体 类型 R22
填充量 KG 1.6 1.8 2 2 2.5 4 5
水冷冷凝器 类型
水管口径 inch 1'' 1'' 1'' 2'' 2''
冷却水量 m3/h 0.476 0.908 1.36 2.22 2.6 3.95 4.42
风冷冷凝器 类型 高效紫铜管套铝翅片式+低噪音外转子风机
风机功率 W 85x1 85x1 135x1 135x2 135x2 420x2 420x2
水箱容量 Liter 20 20 50 60 60 110 110
水泵/Pump 功率 KW 0.37 0.37 0.37 0.37 0.75 0.75 0.75
HP 0.5 0.5 0.5 0.5 1 1 1
扬程 m 23 23 23 23 35 13 13
流量 L/min 100 100 100 100 110 200 200
安全保护 压缩机过热保护,过流保护,高低压保护,超温保护,流量保护,相序、缺相保护,排气过热保护,防冻保护
外形尺寸 水冷 mm 935* 500*883 935*500*883 935*500*883 1270*650*1413 1270*650*1413
(L*W*H) 风冷 mm 800*490*898 795*566*1058 960*630*1073 1280*630*1118 1280*630*1118 1550*830*1543 1550*830*1543
型号 Unit HVA-12 HVA-15 HVA-20 HVA-25 HVA-30 HVA-40 HVA-50
制冷量 KW 34.3 45 61 69 92 122 136
Kcal/h 29498 38700 52460 59340 79120 104920 117476
压缩机 输入功率 KW 10 4.5x3 9x2 10x2 9x3 9x4 9.4x4
额定功率 HP 6x2 5x3 10x2 12.5x2 10x3 10x4 12.5x4
电源 3PH-380V/50HZ( 200V/220V/415V 50HZ/60HZ )
蒸发器 类型 水箱盘管式(壳管式)
水管口径 inch 2'' 2'' 2.5'' 2.5'' 3'' 3'' 3''
冷冻媒体 类型
填充量 KG 5 7.5 11 11 12 18 18
水冷冷凝器 类型
水管口径 inch 2'' 2'' 2.5'' 2.5'' 3'' 3'' 3''
冷却水量 m3/h 5.03 7.1 8.84 10.06 13.6 17.75 21.9
风冷冷凝器 类型 高效紫铜管套铝翅片式+低噪音外转子风机
风机功率 W 550x2 750x2 550x3 750x3 800x3 800x3 800x4
水箱容量 Liter 110 200 350 350 420 420 420
水泵 功率 KW 0.75 1.5 1.5 2.2 2.2 4 4
HP 1 2 2 3 3 5 5
扬程 m 13 15 15 16 16 16 16
流量 L/min 200 360 360 650 650 700 700
安全保护 压缩机过热保护,过流保护,高低压保护,超温保护,流量保护,相序、缺相保护,排气过热保护,防冻保护
外形尺寸 水冷 mm 1270*650*1413 1270*750*1413 1880*880*1650 1880*880*1650 1880*880*1650 2150*1080*1950 2150*1080*1950
(L*W*H) 风冷 mm 1550*830*1543 1850*1000*1640 2150*1000*1820 2400*1150*1740 2600*1150*1940 2150*2000*1820 2400*2250*1840

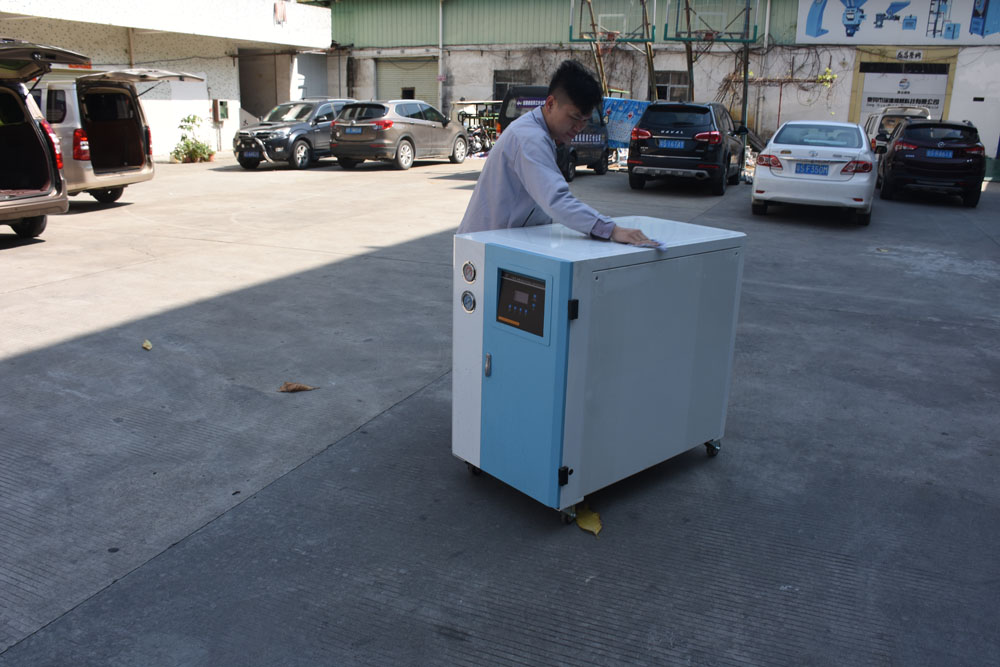

产品原理实图;
