SM-O系列油式模具控温机有标准型和高温型两种，主要应用于模具的加热与恒温。此外，尚可适用于其它有相同需求的领域。此系列模温机采用模具回油经冷却器间接冷却的方式，再由泵浦加压经过电热管高温加热后送到模具，来达到加热与恒温的要求。精密P.I.D温控可确保稳定的温度控制。

本机特点：
1、采用全数位P.I.D分段式控温系统，在任何操作状态下均可维持稳定的模具温度，控温精度达±°C；
2、采用高效的高温泵浦，压力大，稳定性高；
3、多项安全装置，当发现故障时，本机可自动侦测到异常，并有指示灯显示状况；
4、电热管均采用不锈钢制造；
5、SM标准型加热温度可达200°C；
6、高效的回路设计，在油路故障时，不会发生高温爆裂；

7、外形设计美观大方，便于拆卸，维修方便。

应用范围：

模温机主要用于模具的加热、恒温、除此之外，尚适用于其它需要加热与恒温的领域。

间接冷却：

从模具回来的高温油经回油口流到冷却器冷却然后由泵浦输送到加热器经加热管加热后在送至模具，如此循环。此过程中如果高温油温度过高。系统启动电磁阀，冷却水流经加热器对高温油进行间接冷却，降低加热器被高温油的温度，从而实现恒温的目的。如果高温油的温度还是维持高温只EGO（超温保护器）的设定温度，系统启动高温报警并停机；当油箱内液面下降到一定位置时，安装在油箱上的液位开关发出低液信号，系统启动低液为报警。

规格表

机型	最高温度	电热	泵浦功率	泵浦最大流量	泵浦最大压力	加热桶数量	主油箱/副油箱容量	冷却方式	模具接头	外形尺寸（mm）	净重（kg）
SM-600	200°C	6	0.55	27	3.8	1	6/3.2	间接冷却	3/8′′（2x2）	635x280x740	65
SM-600-D	200°C	6x2	0.55x2	27x2	3.8	2	6x2/3.2x2	间接冷却	3/8′′（4x2）	655x560x740	130
SM-900	200°C	9	0.75	42	5.0	1	6/3.2	间接冷却	3/8′′（2x2）	635x280x740	70
SM-900-D	200°C	9x2	0.75x2	42x2	5.0	2	6x2/3.2x2	间接冷却	3/8′′（4x2）	655x560x740	140
SM-1200	200°C	12	1.5	74	6.2	1	6.8/11.8	间接冷却	3/8′′（4x2）	795x340x845	100
SM-2400	200°C	24	3	130	8.0	2	11/16	间接冷却	1′′（1x2）	900x390x935	145
SM-3600	200°C	36	4	200	8.0	3	14/16	间接冷却	1 1/4′′（1x2）	900x385x980	155



注：1）“D”表示双段，“HT”表示高温型；

       2）泵浦参数测试条件：50Hz电源，20°C顿净水（最大流量和最大压力允许±10%的偏差）；
       3）机器电压规格为：3Φ，400V,50Hz。

模温机选型参考表

成型机锁模力（T）	成型能力（kg/hr）	泵浦流量（L/min）
25以下	3以下	10
25-50	3-6	25
200-300	25-40	40
300-650	40-80	60
650以上	80以上	120

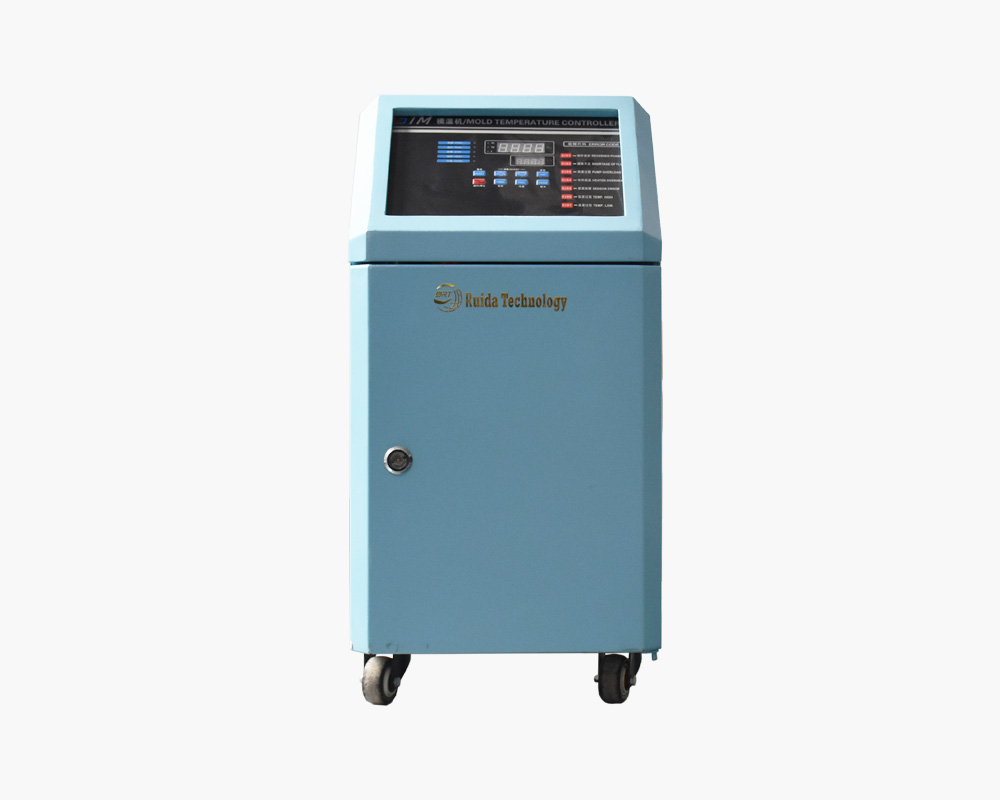

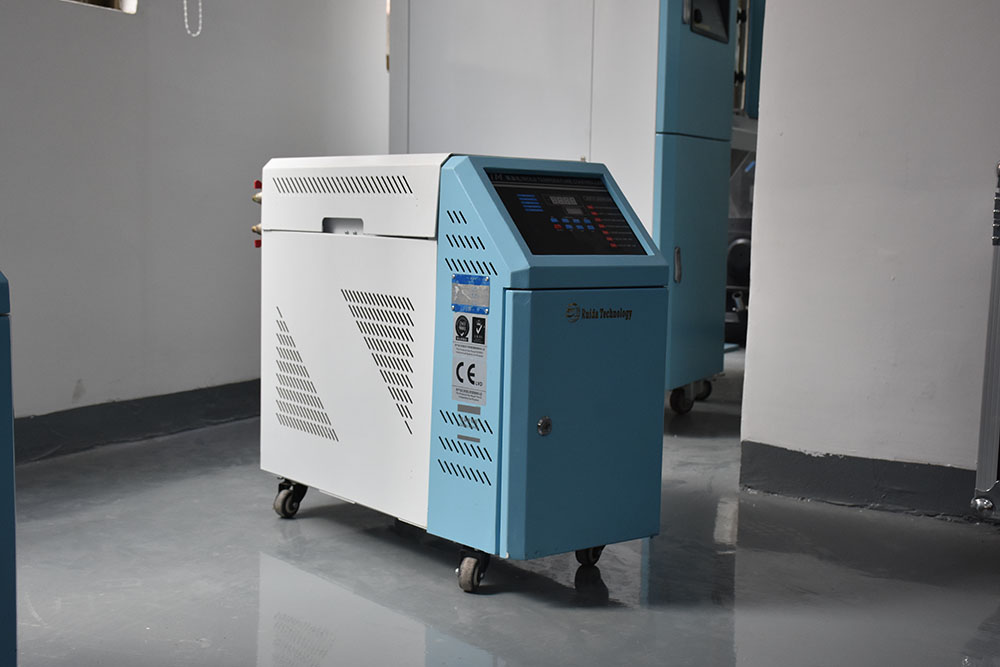

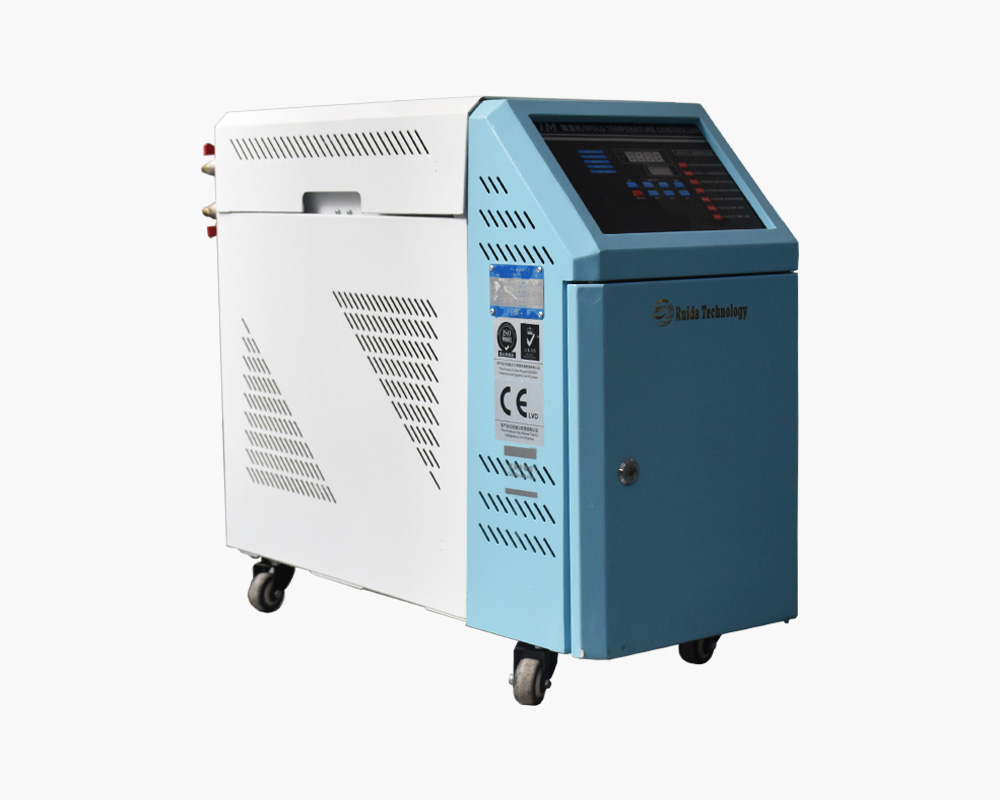

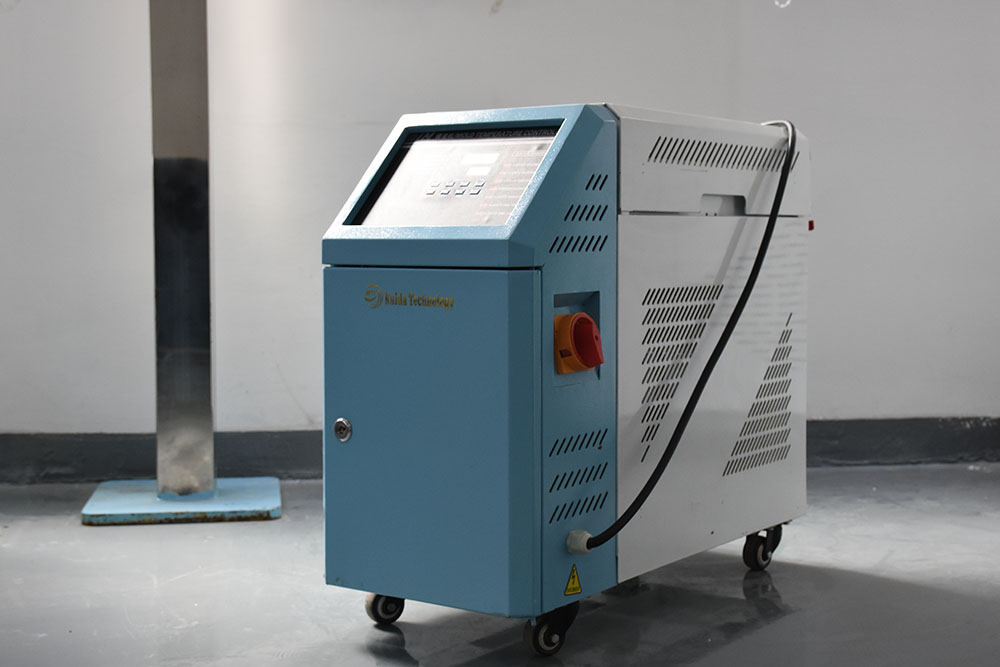

产品实图
